میکروفیلتر سری GO-HC برند میکروپور چیست؟

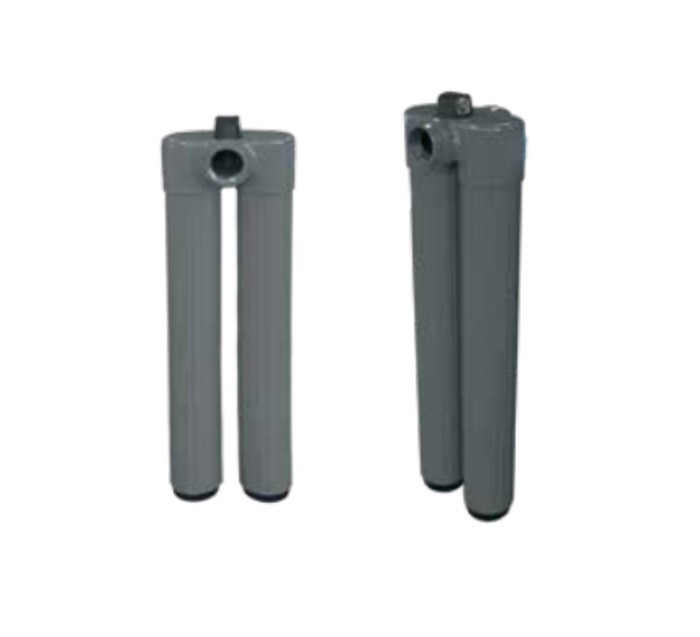

میکروفیلتر سری GO-HC برند میکروپور (Mikropor GO-HC Series)
یک خانواده از فیلترهای ظرفیتبالای هوای فشرده است که برای تصفیه هوای فشرده در سیستمهای صنعتی با دبی بالا طراحی شده است.
این سری با ظرفیتهایی از
3400 تا 5400 m³/h
امکان حذف آلایندههایی مانند ذرات جامد، آئروسلهای روغن و سایر آلودگیهای موجود در هوای فشرده را فراهم میکند.
سری GO-HC
برای خطوطی که حجم زیادی از هوای فشرده را مصرف میکنند، گزینهای مناسب محسوب میشود و با اتصالات
DN100
برای نصب در شبکههای هوای فشرده با دبی بالا طراحی شده است.
مدلهای این سری شامل
GO-HC-3400، GO-HC-4500 و GO-HC-5400
هستند.
فیلترهای GO-HC امکان انتخاب المنت در گریدهای مختلف فیلتراسیون را دارند و بسته به کیفیت هوای موردنیاز میتوان از گریدهای
P، X، Y و A
استفاده کرد. این ساختار باعث میشود فیلتر متناسب با سطح آلودگی، نوع آلاینده و کیفیت هوای موردنیاز در سیستم انتخاب شود.
ویژگیهای اصلی میکروفیلتر GO-HC
ظرفیت بسیار بالا
ظرفیت فیلتراسیون این سری از 3400 تا 5400 مترمکعب بر ساعت است و برای خطوط هوای فشرده با دبی بالا طراحی شده است.
اتصال DN100
مدلهای GO-HC با اتصال DN100 برای نصب در خطوط هوای فشرده با ظرفیت بالا طراحی شدهاند.
حداکثر فشار کاری 16 barg
بدنه مدلهای GO-HC برای کار در سیستمهای هوای فشرده با حداکثر فشار کاری 16 barg طراحی شده است.
گریدهای مختلف فیلتراسیون
امکان انتخاب المنت در گریدهای P، X، Y و A برای دستیابی به سطوح مختلف کیفیت هوای فشرده.
مناسب خطوط صنعتی بزرگ
ظرفیت بالا و ساختار صنعتی این سری، آن را برای سیستمهای مرکزی و خطوط تولید با مصرف زیاد هوای فشرده مناسب میکند.
محدوده دمایی گسترده
محدوده دمای کاری اعلامشده برای این خانواده از 2°C تا 80°C است.
کاربردهای میکروفیلتر GO-HC در صنایع
صنایع تولیدی و کارخانهها
فیلتراسیون هوای فشرده در خطوط تولید با مصرف بالای هوا و سیستمهای مرکزی هوای فشرده.
صنایع غذایی و نوشیدنی
استفاده از هوای فشرده تصفیهشده در فرآیندها و تجهیزات حساس به آلودگی و ذرات.
صنایع دارویی
استفاده از گرید مناسب فیلتراسیون برای کاهش ذرات و آلایندههای موجود در هوای فشرده فرآیندی.
پتروشیمی و صنایع شیمیایی
کمک به حفاظت از تجهیزات پنوماتیک و خطوط فرآیندی در برابر ذرات، روغن و سایر آلایندههای هوای فشرده.
کمپرسورخانههای مرکزی
مناسب برای نصب در بخش فیلتراسیون مرکزی شبکههایی که به حجم بالایی از هوای فشرده نیاز دارند.
تجهیزات پنوماتیک و اتوماسیون
کاهش ورود آلودگی به تجهیزات پنوماتیک و کمک به افزایش قابلیت اطمینان سیستم هوای فشرده.
مزایا و نکات بهرهبرداری میکروفیلتر GO-HC
✔ مزایا
-
ظرفیت بالا:
پوشش دبی هوای فشرده از 3400 تا 5400 m³/h در سه مدل مختلف. -
اتصال DN100:
طراحی مناسب برای خطوط با دبی بالا و شبکههای مرکزی هوای فشرده. -
گریدهای متنوع:
امکان انتخاب گرید P، X، Y یا A متناسب با کیفیت هوای موردنیاز. -
فشار کاری مناسب:
حداکثر فشار کاری 16 barg برای مدلهای GO-HC. -
پوشش کاربردی گسترده:
مناسب برای طیف متنوعی از کاربردهای صنعتی و فرآیندی.
✖ نکات کلیدی
- فشار و دمای ورودی باید در محدوده مجاز فیلتر و المنت انتخابی قرار داشته باشد.
- انتخاب گرید فیلتر باید بر اساس نوع آلاینده و کیفیت هوای موردنیاز انجام شود.
- برای عملکرد مناسب، ظرفیت فیلتر باید متناسب با دبی واقعی سیستم انتخاب شود.
- المنت فیلتر باید در زمان مناسب و مطابق شرایط بهرهبرداری تعویض شود.
- در صورت استفاده از گرید A، محدودیتهای مربوط به روغن اشباع و دمای ورودی باید رعایت شود.
شرایط عملکرد سری GO-HC
| پارامتر | شرایط نامی | حداکثر |
|---|---|---|
| فشار کاری | 7 barg | 16 barg |
| دمای کاری | – | 80°C |
| حداقل دمای کاری | 2°C | – |
| استاندارد شرایط دبی | ISO 7183 | 7 barg / 20°C |
جدول مشخصات فنی مدلهای میکروفیلتر GO-HC
| مدل دستگاه | ظرفیت (m³/h) | ظرفیت (cfm) | اتصال | حداکثر فشار کاری (barg) | مدل المنت | A (mm) | B (mm) | C (mm) | D (mm) | وزن (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| GO-HC-3400 | 3400 | 2040 | DN100 | 16 | MO3400 | 360 | 45 | 871 | 810 | 30 |
| GO-HC-4500 | 4500 | 2700 | DN100 | 16 | MO4500 | 360 | 45 | 926 | 865 | 30 |
| GO-HC-5400 | 5400 | 3240 | DN100 | 16 | MO5400 | 360 | 45 | 1070 | 1009 | 30 |
توضیح ابعاد:
ابعاد درجشده مطابق جدول فنی سازنده ارائه شدهاند. ترتیب ابعاد در جدول بر اساس ساختار ابعادی کاتالوگ میکروپور درج شده است.
جدول گریدهای فیلتراسیون قابل استفاده در GO-HC
| مشخصات | P | X | Y | A |
|---|---|---|---|---|
| نوع فیلتراسیون | Pre Filtering | General Purpose | Oil Removal | Activated Carbon |
| حذف ذرات | 5 µm | 1 µm | 0.01 µm | 0.01 µm |
| حداکثر روغن خروجی در 21°C | 5 mg/m³ | 0.1 mg/m³ | 0.01 mg/m³ | 0.003 mg/m³ |
| حداکثر دمای توصیهشده | 80°C | 80°C | 80°C | 50°C |
| افت فشار اولیه | 40 mbar | 80 mbar | 100 mbar | 80 mbar |
| افت فشار زمان تعویض المنت | 700 mbar | 700 mbar | 700 mbar | 700 mbar |
| رنگ / ساختار المنت | White | White | White | Metal SS |
سیستم تخلیه و نمایش افت فشار
Differential Pressure Gauge
نمایشگر اختلاف فشار برای پایش وضعیت افت فشار فیلتر و تشخیص زمان مناسب تعویض المنت.
Electro-Adjustable Drain
امکان استفاده از سیستم تخلیه الکتریکی قابل تنظیم برای مدیریت کندانس و مایعات جمعشده در فیلتر.
Zero-Loss Drain
امکان انتخاب تخلیه بدون اتلاف هوای فشرده برای کمک به کاهش هدررفت هوای شبکه.
External Float Type
امکان استفاده از تخلیه نوع شناوری خارجی متناسب با پیکربندی سیستم.
راهنمای انتخاب گرید مناسب GO-HC
-
گرید P:
مناسب پیشفیلتراسیون و حذف ذرات با اندازه 5 میکرون. -
گرید X:
مناسب فیلتراسیون عمومی با حذف ذرات تا 1 میکرون و کاهش قابلتوجه روغن همراه هوا. -
گرید Y:
مناسب حذف روغن و ذرات بسیار ریز تا 0.01 میکرون برای کاربردهایی که کیفیت بالاتری از هوای فشرده نیاز دارند. -
گرید A:
فیلتر کربن فعال برای کاهش روغن تا 0.003 mg/m³؛ این گرید دارای محدودیت دمایی 50°C است و نباید در شرایط اشباع از روغن مورد استفاده قرار گیرد.
نکات فنی مهم در انتخاب و بهرهبرداری
- دبیهای اعلامشده برای سری GO-HC بر اساس شرایط مرجع 7 barg و دمای 20°C ارائه شدهاند.
- برای انتخاب دقیق فیلتر، دبی واقعی سیستم، فشار کاری، دمای ورودی، نوع آلاینده و کیفیت هوای موردنیاز باید در نظر گرفته شود.
- فیلترهای گرید P، X و Y باید متناسب با شرایط کاربرد و حداکثر تا 8000 ساعت کاری تعویض شوند.
- المنت گرید A باید متناسب با شرایط کاربرد تعویض شود و حداکثر دوره تعویض آن شش ماه است.
- گرید A برای کار در شرایط اشباع از روغن مناسب نیست و برای دستیابی به کیفیت روغن 0.003 mg/m³، دمای ورودی هوا باید 25°C باشد.
- گرید A قادر به حذف برخی گازها از جمله مونوکسید کربن و دیاکسید کربن نیست.
چکلیست سرویس و نگهداری میکروفیلتر GO-HC
اجرای منظم سرویسهای دورهای و پایش اختلاف فشار، نقش مهمی در حفظ راندمان فیلتراسیون، کاهش افت فشار و افزایش طول عمر المنت فیلتر دارد:
کنترل اختلاف فشار
پایش Differential Pressure برای تشخیص افزایش افت فشار و زمان مناسب تعویض المنت.
بررسی سیستم تخلیه
کنترل عملکرد تخلیه کندانس برای جلوگیری از تجمع مایعات در محفظه فیلتر.
تعویض بهموقع المنت
تعویض المنت بر اساس افت فشار، ساعات کاری و شرایط واقعی آلودگی سیستم انجام شود.
کنترل اتصالات DN100
بررسی دورهای اتصالات ورودی و خروجی برای جلوگیری از نشتی و افت فشار ناخواسته.
بررسی شرایط کاری
فشار و دمای هوای ورودی باید بهصورت دورهای کنترل شوند تا فیلتر در محدوده مجاز کار کند.
بررسی وضعیت بدنه و آببندی
بازبینی دورهای بدنه، اتصالات و نقاط آببندی برای اطمینان از عملکرد مطمئن مجموعه فیلتر.
جمعبندی میکروفیلتر سری GO-HC میکروپور
میکروفیلتر سری GO-HC میکروپور
یک راهکار ظرفیتبالا برای فیلتراسیون هوای فشرده در سیستمهای صنعتی است که مدلهای
GO-HC-3400، GO-HC-4500 و GO-HC-5400
را پوشش میدهد.
ظرفیت بالا، اتصال DN100، حداکثر فشار کاری 16 barg و امکان انتخاب گریدهای P، X، Y و A، این سری را برای طیف گستردهای از سیستمهای هوای فشرده صنعتی مناسب میکند.
انتخاب نهایی مدل و گرید المنت باید بر اساس دبی واقعی، فشار کاری، دمای ورودی، نوع آلودگی و کیفیت هوای موردنیاز انجام شود تا ضمن دستیابی به فیلتراسیون مناسب، افت فشار و هزینههای بهرهبرداری نیز در محدوده مطلوب باقی بماند.
