میکروفیلتر هوای فشرده سری G برند میکروپور چیست؟

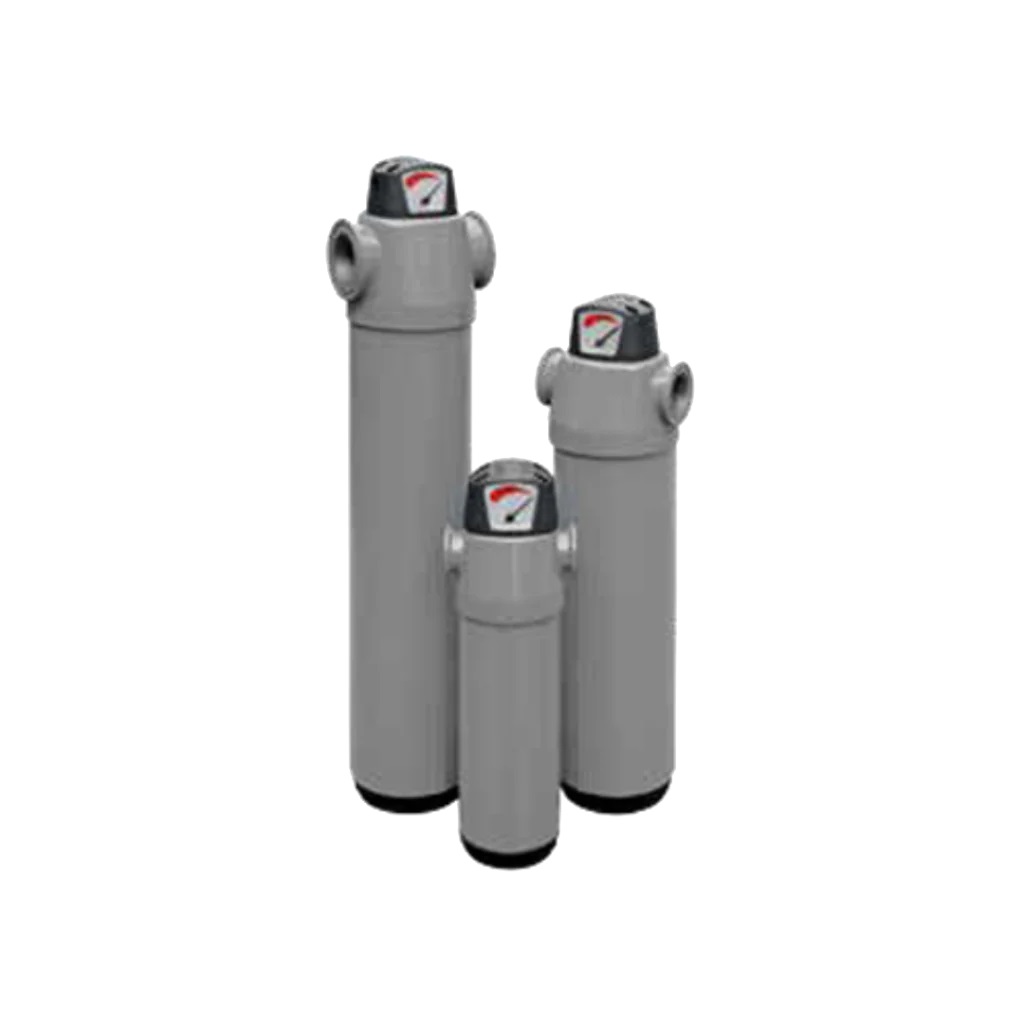

میکروفیلتر سری G میکروپور
یکی از سریهای اصلی فیلترهای هوای فشرده Mikropor است که برای حذف و کنترل آلایندههای موجود در هوای فشرده در طیف گستردهای از کاربردهای صنعتی طراحی شده است. این خانواده با ارائه
ظرفیتهای مختلف، افت فشار پایین و گزینههای متنوع اتصال
امکان انتخاب فیلتر متناسب با ظرفیت کمپرسور و نیاز سیستم هوای فشرده را فراهم میکند.
فیلترهای سری
G
میکروپور با استفاده از المنتهای مختلف فیلتراسیون، برای کاربردهایی از پیشفیلتراسیون تا حذف ذرات ریز، آئروسلهای روغن و بخارات روغن قابل پیکربندی هستند. ساختار المنتها با سطح فیلتراسیون مناسب و طراحی عمیق چینخورده، به کاهش افت فشار و افزایش فاصله سرویس کمک میکند.
بدنه فیلترهای سری G با طراحی صنعتی و مقاوم ساخته شده و این خانواده در محدوده وسیعی از ظرفیتها از
20 تا 2620 m³/h
عرضه میشود. سری G برای استفاده در شبکههای هوای فشرده صنعتی، خطوط تولید، تجهیزات پنوماتیک و سیستمهای آمادهسازی هوای فشرده مناسب است.
ویژگیهای اصلی میکروفیلتر سری G
ظرفیت گسترده
پوشش ظرفیت هوای فشرده از حدود 20 تا 2620 مترمکعب بر ساعت برای انتخاب مناسب بر اساس دبی سیستم.
افت فشار پایین
طراحی فیلتراسیون با هدف دستیابی به راندمان مناسب همراه با کنترل افت فشار در مسیر هوای فشرده.
چهار گرید فیلتراسیون
امکان انتخاب المنتهای P، X، Y و A متناسب با سطح پاکیزگی موردنیاز هوای فشرده.
بدنه آلومینیومی مقاوم
ساختار بدنه صنعتی برای استفاده در سیستمهای آمادهسازی هوای فشرده و افزایش دوام تجهیز.
پوشش داخلی ضدخوردگی
پوشش مقاوم داخلی به منظور محافظت از بدنه در برابر شرایط کاری سیستم هوای فشرده.
طراحی مناسب برای سرویس
ساختار فیلتر و المنت با هدف تسهیل عملیات سرویس و تعویض دورهای المنت طراحی شده است.
کاربردهای میکروفیلتر سری G در صنایع
صنایع تولیدی
استفاده در خطوط تولید و سیستمهای پنوماتیک برای کاهش ورود ذرات و آلایندهها به تجهیزات.
صنایع غذایی و نوشیدنی
آمادهسازی هوای فشرده برای فرآیندها و تجهیزات حساس به آلودگی، با انتخاب گرید مناسب فیلتراسیون.
صنایع دارویی و بهداشتی
استفاده در سیستمهای هوای فشرده با نیاز به کنترل دقیقتر کیفیت هوا و انتخاب مرحله مناسب فیلتراسیون.
صنایع پتروشیمی و شیمیایی
حفاظت از تجهیزات پنوماتیک، شیرها و اجزای کنترلی در برابر آلایندههای موجود در هوای فشرده.
تجهیزات ابزار دقیق
مناسب برای سیستمهای ابزار دقیق و پنوماتیک که به هوای فشرده تمیز و کنترلشده نیاز دارند.
مزایا و نکات بهرهبرداری میکروفیلتر سری G
✔ مزایا
-
ظرفیت متنوع:
امکان انتخاب مدل متناسب با دبی موردنیاز شبکه هوای فشرده. -
فیلتراسیون چندمرحلهای:
امکان استفاده از گریدهای P، X، Y و A متناسب با کیفیت هوای موردنیاز. -
افت فشار کنترلشده:
طراحی المنت با هدف دستیابی به فیلتراسیون مؤثر و افت فشار مناسب. -
ساختار مقاوم:
بدنه آلومینیومی و پوشش داخلی مناسب برای استفاده صنعتی. -
سرویسپذیری مناسب:
امکان تعویض و نگهداری المنت در دورههای سرویس سیستم.
✖ نکات کلیدی
- انتخاب ظرفیت فیلتر باید بر اساس دبی واقعی هوای فشرده و شرایط کاری سیستم انجام شود.
- گرید المنت باید بر اساس نوع و میزان آلاینده و کیفیت هوای موردنیاز انتخاب شود.
- نصب فیلتر در جهت صحیح جریان هوا و رعایت دستورالعمل نصب سازنده ضروری است.
- افزایش افت فشار فیلتر میتواند نشانه نیاز به بررسی یا تعویض المنت باشد.
- برای رسیدن به کیفیت هوای مطلوب، آرایش چندمرحلهای فیلترها باید متناسب با کاربرد طراحی شود.
شرایط عملکرد سری G
| پارامتر | شرایط نامی | محدوده / حداکثر |
|---|---|---|
| فشار کاری | 7 barg | 20 barg |
| دمای کاری | شرایط عادی سیستم | 2 تا 80°C |
| ظرفیت کل سری | 20 m³/h | 2620 m³/h |
| گریدهای فیلتراسیون | P / X / Y / A | |
جدول گریدهای فیلتراسیون المنت سری G
| گرید | نوع فیلتراسیون | اندازه ذرات | روغن باقیمانده | دمای کاری پیشنهادی |
|---|---|---|---|---|
| P | Pre Filtration | 5 µm | 5 mg/m³ | تا 80°C |
| X | General Purpose | 1 µm | 0.1 mg/m³ | تا 80°C |
| Y | Oil Removal | 0.01 µm | 0.01 mg/m³ | تا 80°C |
| A | Activated Carbon | 0.01 µm | 0.003 mg/m³ | تا 50°C |
جدول مشخصات فنی مدلهای میکروفیلتر سری G
| مدل | ظرفیت (m³/h) | ظرفیت (CFM) | اتصال | حداکثر فشار کاری | ابعاد A×B×C×D×E (mm) |
|---|---|---|---|---|---|
| G 20 | 20 | 12 | 1/4″ | 20 barg | 72 × 19 × 193 × 100 × 22 |
| G 25 | 25 | 15 | 1/4″ | 20 barg | 72 × 19 × 193 × 100 × 22 |
| G 40 | 40 | 24 | 3/8″ | 20 barg | 96 × 20 × 237 × 110 × 22 |
| G 50 | 50 | 30 | 3/8″ | 20 barg | 96 × 20 × 237 × 110 × 22 |
| G 100 | 100 | 59 | 1/2″ | 20 barg | 96 × 20 × 237 × 150 × 22 |
| G 150 | 150 | 88 | 3/4″ | 20 barg | 117 × 34 × 375 × 190 × 56 |
| G 200 | 200 | 118 | 3/4″ | 20 barg | 117 × 34 × 375 × 250 × 56 |
| G 250 | 250 | 147 | 1″ | 20 barg | 117 × 34 × 465 × 300 × 56 |
| G 300 | 300 | 177 | 1 1/4″ | 20 barg | 117 × 34 × 465 × 350 × 56 |
| G 500 | 500 | 294 | 1 1/4″ | 20 barg | 117 × 34 × 530 × 380 × 56 |
| G 600 | 600 | 353 | 1 1/2″ | 20 barg | 117 × 34 × 530 × 425 × 56 |
| G 851 | 851 | 501 | 2″ | 20 barg | 170 × 64 × 722 × 480 × 56 |
| G 1210 | 1210 | 712 | 2″ | 20 barg | 170 × 64 × 722 × 550 × 56 |
| G 1510 | 1510 | 888 | 2 1/2″ | 20 barg | 235 × 72 × 760 × 430 × 56 |
| G 1810 | 1810 | 1066 | 3″ | 20 barg | 235 × 72 × 760 × 550 × 56 |
| G 2210 | 2210 | 1301 | 3″ | 20 barg | 235 × 72 × 760 × 600 × 56 |
| G 2620 | 2620 | 1541 | 3″ | 20 barg | 235 × 72 × 760 × 650 × 56 |
استاندارد و کیفیت فیلتراسیون سری G
فیلترهای هوای فشرده میکروپور برای استفاده در سیستمهای آمادهسازی هوای فشرده و انتخاب گریدهای مختلف فیلتراسیون طراحی شدهاند و عملکرد فیلتراسیون آنها بر اساس الزامات مرتبط با
ISO 8573
قابل تعریف است.
انتخاب ترکیب صحیح فیلترها باید بر اساس کیفیت هوای ورودی، نوع آلاینده، ظرفیت سیستم و کلاس کیفیت هوای موردنیاز مصرفکننده نهایی انجام شود.
چکلیست سرویس و نگهداری میکروفیلتر سری G
سرویس منظم فیلتر و بررسی وضعیت المنت نقش مهمی در حفظ کیفیت هوای خروجی، کنترل افت فشار و افزایش طول عمر سیستم هوای فشرده دارد:
کنترل افت فشار
بررسی منظم اختلاف فشار فیلتر برای تشخیص افزایش مقاومت جریان و زمان مناسب سرویس المنت.
بررسی المنت
بازبینی وضعیت المنت و تعویض آن مطابق شرایط کاری، میزان آلودگی و برنامه نگهداری سیستم.
کنترل تخلیه کندانس
اطمینان از عملکرد صحیح سیستم تخلیه برای جلوگیری از تجمع مایعات در محفظه فیلتر.
کنترل اتصالات
بررسی اتصالات ورودی و خروجی برای جلوگیری از نشتی و افت فشار ناخواسته در شبکه.
بررسی جهت جریان
اطمینان از نصب صحیح فیلتر و قرارگیری ورودی و خروجی مطابق دستورالعمل تجهیز.
بررسی کیفیت هوای خروجی
کنترل کیفیت هوای خروجی و اطمینان از تناسب گرید فیلتر با نیاز مصرفکننده نهایی.
نکته مهم:
ظرفیتهای درجشده برای انتخاب مدل باید با شرایط واقعی سیستم، فشار کاری، دبی هوای فشرده و گرید المنت مورد استفاده تطبیق داده شوند. همچنین برای دستیابی به کلاس کیفیت هوای مشخص، آرایش و ترکیب صحیح مراحل فیلتراسیون اهمیت زیادی دارد.
