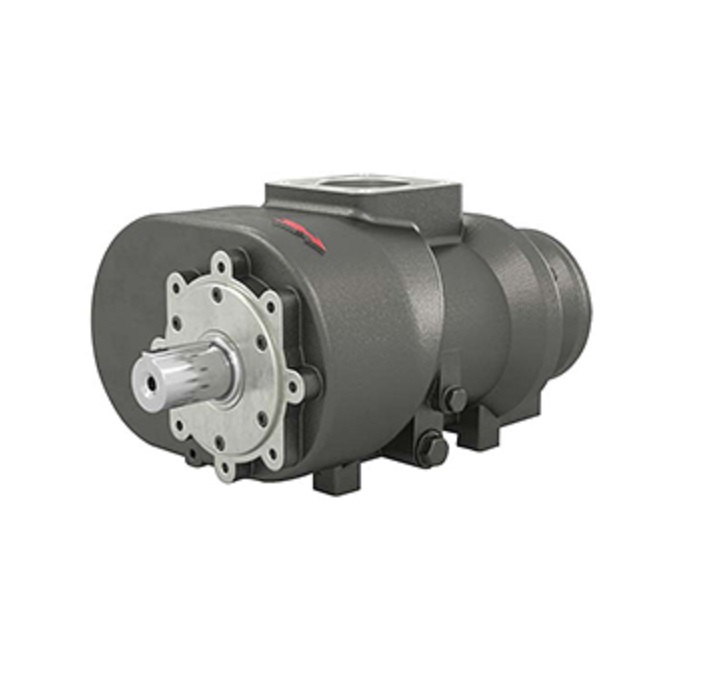

ایرند اسکرو سری YNE چیست؟
ایرند اسکرو سری YNE
از محصولات برند BAOSI (باوسی) و یکی از اجزای اصلی کمپرسورهای اسکرو است که وظیفه تولید هوای فشرده را بر عهده دارد. این ایرند با استفاده از مکانیزم اسکرو و روتورهای مارپیچی، هوای ورودی را در محفظه تراکم فشرده کرده و برای استفاده در سیستمهای هوای فشرده صنعتی آماده میکند.
سری YNE
برای استفاده در ساخت و تعمیر کمپرسورهای اسکرو طراحی شده و میتواند بهعنوان قلب سیستم تراکم در مجموعههای مختلف کمپرسور مورد استفاده قرار گیرد. طراحی این ایرند امکان یکپارچهسازی با موتور، سیستم روغنکاری، جداکننده روغن و سایر اجزای کمپرسور را فراهم میکند.
ایرندهای سری YNE
در مدلهای مختلفی عرضه میشوند و بسته به مدل، توان موتور، ظرفیت هوادهی، فشار کاری و سرعت چرخش متفاوتی دارند. انتخاب مدل مناسب باید بر اساس توان موتور، دبی موردنیاز، فشار کاری، نوع انتقال نیرو و شرایط واقعی بهرهبرداری انجام شود.
ویژگیهای اصلی ایرند YNE
طراحی اسکرو
استفاده از روتورهای مارپیچی برای تراکم پیوسته هوا و تولید جریان هوای فشرده پایدار.
مناسب کمپرسورهای صنعتی
مناسب برای استفاده بهعنوان واحد تراکم اصلی در کمپرسورهای اسکرو و سیستمهای تولید هوای فشرده.
تراکم پیوسته
فرآیند تراکم مداوم روتورها باعث تأمین هوای فشرده یکنواخت و مناسب برای کاربردهای صنعتی میشود.
طراحی کامپکت
ساختار فشرده ایرند امکان نصب و یکپارچهسازی آسانتر آن را در مجموعه کمپرسور فراهم میکند.
قابلیت استفاده در سیستمهای مختلف
قابلیت استفاده در پیکربندیهای مختلف کمپرسور با توجه به مشخصات فنی مدل و طراحی مجموعه.
مناسب برای کارکرد صنعتی
طراحی شده برای استفاده در سیستمهایی که به تولید مستمر و قابلاعتماد هوای فشرده نیاز دارند.
کاربردهای ایرند YNE در صنایع
کمپرسورهای اسکرو
استفاده بهعنوان واحد تراکم اصلی در کمپرسورهای اسکرو مورد استفاده در واحدهای صنعتی.
صنایع تولیدی
تأمین هوای فشرده موردنیاز ماشینآلات و خطوط تولید در کارخانهها و واحدهای صنعتی.
صنایع خودروسازی
استفاده در سیستمهای هوای فشرده موردنیاز خطوط تولید، مونتاژ، ابزارهای پنوماتیک و تجهیزات کارگاهی.
تعمیر و بازسازی کمپرسور
قابل استفاده برای جایگزینی ایرندهای فرسوده و بازسازی مجموعههای کمپرسور اسکرو.
تجهیزات پنوماتیک
تأمین هوای فشرده برای تجهیزات پنوماتیک و ماشینآلاتی که به هوای فشرده پایدار نیاز دارند.
مزایا و نکات بهرهبرداری ایرند YNE
✔ مزایا
-
تراکم پایدار:
ساختار اسکرو امکان تولید پیوسته و یکنواخت هوای فشرده را فراهم میکند. -
طراحی صنعتی:
مناسب برای استفاده در مجموعههای کمپرسور و کاربردهای صنعتی مختلف. -
ساختار کامپکت:
طراحی ایرند امکان یکپارچهسازی مناسب با سایر اجزای کمپرسور را فراهم میکند. -
تنوع مدل:
وجود مدلهای مختلف امکان انتخاب ایرند متناسب با ظرفیت و فشار موردنیاز را فراهم میکند. -
قابلیت جایگزینی:
مناسب برای پروژههای تعمیر، بازسازی و تعویض ایرند کمپرسورهای اسکرو با توجه به تطابق فنی.
✖ نکات کلیدی
- انتخاب مدل باید بر اساس توان موتور، فشار کاری و دبی موردنیاز کمپرسور انجام شود.
- جهت چرخش ایرند باید مطابق مشخصات فنی و دستورالعمل سازنده رعایت شود.
- کیفیت و نوع روغن کمپرسور باید متناسب با سیستم روغنکاری و مشخصات ایرند انتخاب شود.
- سیستم روغنکاری، فیلترها و جداکننده روغن باید بهصورت دورهای بررسی و سرویس شوند.
- قبل از نصب، تطابق اتصالات، شفت، نسبت انتقال، جهت چرخش و سایر پارامترهای فنی باید بررسی شود.
شرایط عملکرد سری YNE
| پارامتر | محدوده / وضعیت | توضیحات |
|---|---|---|
| نوع ایرند | اسکرو روغنی | Oil-Injected Single Stage Screw Air End |
| توان موتور | ۱۵ تا ۴۵۰ kW | بسته به مدل ایرند YNE |
| فشار کاری | ۰.۶ تا ۱.۷ MPa | محدوده کلی اعلامشده برای سری YNE؛ مقدار دقیق بر اساس مدل تعیین میشود. |
| ظرفیت هوادهی | ۲.۲ تا ۷۰.۱۶ m³/min | بسته به مدل، فشار و سرعت چرخش |
| نوع تراکم | تکمرحلهای | تراکم توسط روتورهای اسکرو |
جدول مدلها و پارتنامبرهای ایرند YNE
| ردیف | پارتنامبر / مدل | توان موتور (kW) | ظرفیت هوادهی (m³/min) | فشار کاری (MPa) | سرعت چرخش (rpm) |
|---|---|---|---|---|---|
| ۱ | YNE114RB | 15–37 | 2.20–4.09 | 0.7–1.5 | 2200–3570 |
| ۲ | YNE133RA | 22–55 | 2.40–4.34 | 0.7–1.5 | 2200–3570 |
| ۳ | YNE138RA | 15–45 | 2.95–6.12 | 0.6–1.0 | 1780–3570 |
| ۴ | YNE138RB | 22–75 | 3.24–7.76 | 0.6–1.0 | 1780–3570 |
| ۵ | YNE143RB | 30–90 | 4.70–8.80 | 0.7–1.5 | 2200–3570 |
| ۶ | YNE163RA | 37–132 | 4.90–11.16 | 0.7–1.5 | 1780–3570 |
| ۷ | YNE178RA | 37–160 | 5.09–14.45 | 0.7–1.5 | 1780–3570 |
| ۸ | YNE178RB | 45–185 | 6.74–18.03 | 0.7–1.5 | 1780–3570 |
| ۹ | YNE204RA | 55–220 | 8.78–22.64 | 0.7–1.5 | 1780–3570 |
| ۱۰ | YNE210RA | 55–250 | 9.23–23.95 | 0.7–1.5 | 1780–3570 |
| ۱۱ | YNE204RB | — | 10.02–25.98 | 0.7–1.5 | — |
| ۱۲ | YNE210RB | 75–250 | 10.66–27.65 | 0.7–1.5 | — |
| ۱۳ | YNE226A | 75–315 | 12.45–32.60 | 0.7–1.7 | 1480 |
| ۱۴ | YNE226B | 90–355 | 13.55–35.22 | 0.7–1.7 | 1480 |
| ۱۵ | YNE280RA | 110–285 | 20.19–40.60 | 0.7–1.25 | 1480–2975 |
| ۱۶ | YNE280RB | 110–315 | 21.22–44.01 | 0.7–1.25 | 1480–2975 |
| ۱۷ | YNE280RC | 160–450 | 28.79–60.30 | 0.6–1.25 | — |
| ۱۸ | YNE265RB | 132–250 | — | — | — |
| ۱۹ | YNE300RB | 185–400 | 23.05–53.66 | 0.6–1.25 | 1480–2200 |
| ۲۰ | YNE337RB | 220–450 | 46.40–70.16 | 0.6–1.25 | — |
نکته مهم در انتخاب ایرند YNE:
پارتنامبر ایرند باید دقیقاً بر اساس توان موتور، فشار کاری، دبی موردنیاز، سرعت چرخش، نوع انتقال نیرو و شرایط نصب انتخاب شود. صرفاً یکسان بودن توان موتور برای جایگزینی ایرند کافی نیست و تطابق کامل مشخصات مکانیکی و عملکردی باید بررسی شود.
چکلیست سرویس و نگهداری ایرند YNE
اجرای منظم سرویسهای دورهای و بررسی شرایط کاری ایرند، نقش مهمی در افزایش عمر مفید مجموعه اسکرو، حفظ ظرفیت تولید هوا و جلوگیری از خرابیهای ناگهانی کمپرسور دارد:
بررسی سطح و کیفیت روغن
کنترل سطح، کیفیت و وضعیت روغن کمپرسور برای اطمینان از روانکاری و خنککاری مناسب ایرند.
تعویض فیلتر روغن
تعویض فیلتر روغن طبق برنامه سرویس برای جلوگیری از ورود آلودگی به مدار روغنکاری.
بررسی فیلتر هوای ورودی
کنترل و تمیزکاری یا تعویض فیلتر هوای ورودی برای جلوگیری از ورود گردوغبار و ذرات به ایرند.
کنترل دمای کاری
بررسی دمای عملکرد کمپرسور و ایرند برای جلوگیری از افزایش بیش از حد دما و افت عملکرد.
کنترل لرزش و صدای ایرند
بررسی تغییرات غیرعادی در صدا، لرزش و عملکرد مکانیکی برای شناسایی زودهنگام مشکلات احتمالی.
کنترل نشتی و اتصالات
بازبینی اتصالات روغن و هوا برای جلوگیری از نشتی، افت فشار و کاهش راندمان سیستم.
